E ae, moçada? Preparados para o final da saga?

Vamos ver agora a última parte: os tais canais bal/unbal e como fazer a ligação da mesa na(s) caixa(s) de som.

CANAIS BAL/UNBAL



Estas são as entradas dos canais e, aqui nesta outra foto, os controles:

botões vermelhos (acima), pretos e brancos. o FX e FX TO MAIN são relativos aos efeitos, lembra?

Essa parte é um pouquinho mais complicada de entender.

Os canais "bal/unbal" dividem o som em dois ramais, digamamos assim: o esquerdo (left) e direito (right). Para tirar o proveito adequado deles, é fundamental entender esse lance de saída left/ right, mono e estéreo. Então, vamos lá.

Marcadas nessa foto estão as SAÍDAS da mesa de som. Para que o som seja transmitido para as caixas, um plug do cabo virá em uma destas saídas, a outra ponta irá para a caixa de som ou potência.

-saídas MAIN OUT left/ right (em azul)
- saídas CTRL ROOM OUT left/right (em vermelho)
- saída de PHONE (em laranja)

- saída RCA (em verde, também divididas em left/ right)


Lembram-se do botãozinho PAN (o preto), que jogava os sons para as saídas esquerda/ direita ou para as duas? Então, tem a ver com isso que vamos falar agora.


Você tem várias opções para usar as saídas da sua mesa. Tudo vai depender do tipo das suas caixas de som: ativas ou passivas, ou se você vai ligá-la a uma potência, para que ela distribua o som para as caixas.

Para que seu sistema de som funcione, você precisa das seguintes opções:

- uma mesa que tenha uma potência acoplada + duas caixas passivas
- uma mesa comum + uma potência + duas caixas passivas
- uma mesa comum + duas caixas ativas
- uma mesa comum + uma caixa ativa + uma caixa passiva

O que vem a ser a tal da potência?
Excelente pergunta, meu jovem!

A potência é o aparelho que garante eletricidade suficiente para seu som ser transmitido dos instrumentos para a mesa e da mesa para as caixas. Existem mesas de som com potências acopladas, caixas de som com potências acopladas (que chamamos de CAIXAS ATIVAS) e os aparelhos com a potência separadas.

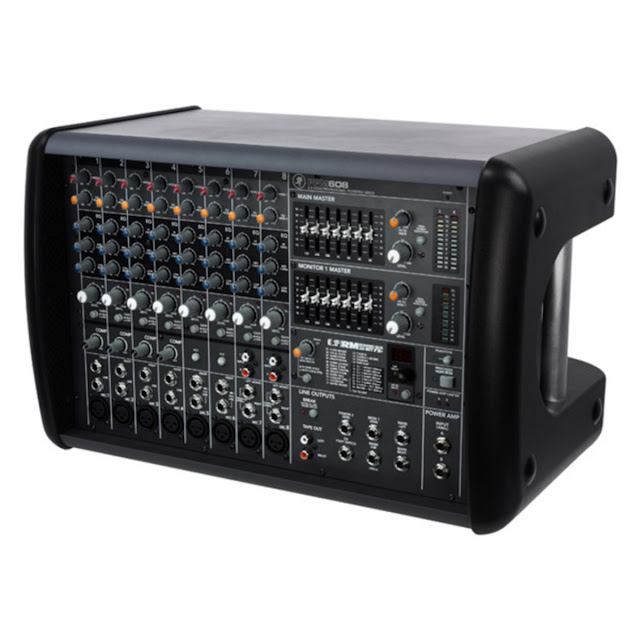

Esta, por exemplo, é uma mesa de som com potência acoplada. Nela, você pode ligar caixas PASSIVAS (ou seja, que não dependem de eletricidade, pois a mesa já tem a potência para "alimentá-las"). Apesar de serem de uma qualidade (geralmente) superior, têm um custo bem superior a uma mesa comum As caixas de som que têm potência acoplada são as que chamamos de CAIXAS ATIVAS. Elas têm um cabos para serem ligadas na tomada (cabo AC) e outros controles semelhantes aos da mesa de som. Caso você tenha uma dessas, pode ter uma mesa de som comum (como esta Behringer que usei nos exemplos).

 Uma caixa ativa também pode "alimentar" uma caixa PASSIVA, quando as duas estão contectadas entre si. O som que está saindo na ativa será transmistido para a passiva de forma exatamente igual, assim, qualquer modificação que você fizer no controloe da caixa ativa (volume, graves, agudos, etc) será "copiado" para a caixa passiva. Ela é, literalmente, uma "xerox" do som. As caixas passivas são mais baratas, então, se sua grana estiver um pouquinho mais curta, um par de caixas ativa/ passiva + mesa de som simples garantem sua equalização, uma caixa para o público e uma de retorno para você.

Exemplo de caixa ativa, marca CSR

 E, finalmente, este é um aparelho de potência de som propriamente dito, que, quando conectado à mesa e às caixas, alimenta ambas com eletricidade. Ele deve ser conectado a uma mesa comum e a caixas passivas, funcionando como um "intermediário".

Lembre-se de que caixas de som PASSIVAS são aquelas alimentadas por outro aparelho: uma potência, uma caixa ativa ou uma mesa com potência acoplada. Elas não precisam ser ligadas na tomada, são ativadas diretamente pelo cabo que transmite o som.

 Como tenho uma mesa comum, darei o exemplo de como contectá-la a um sistema com duas caixas ativas e outro com um par de caixas ativa/ passiva. Logo mais, no próximo post.
